| | 型号：SHF | | 适用介质：液体、气体蒸汽 | | 测量范围：0.01-200 m3/h | |
| | 精度等级：±1.0%，±1.5% | | 壳体材质：304、316 | | 连接方式：法兰连接、卡套连接 | |
| | 公称通径：DN15-DN200 | | | | | |

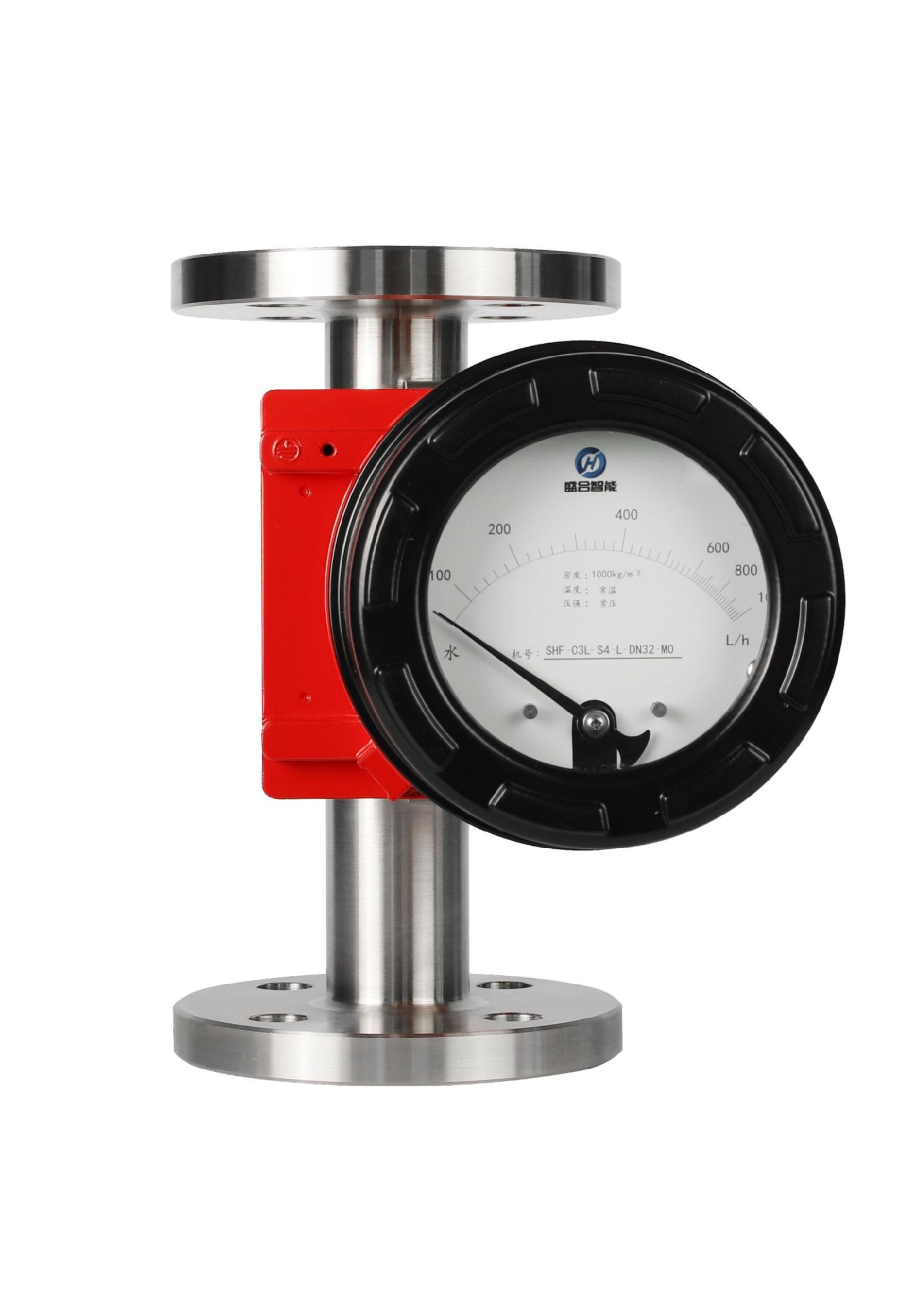

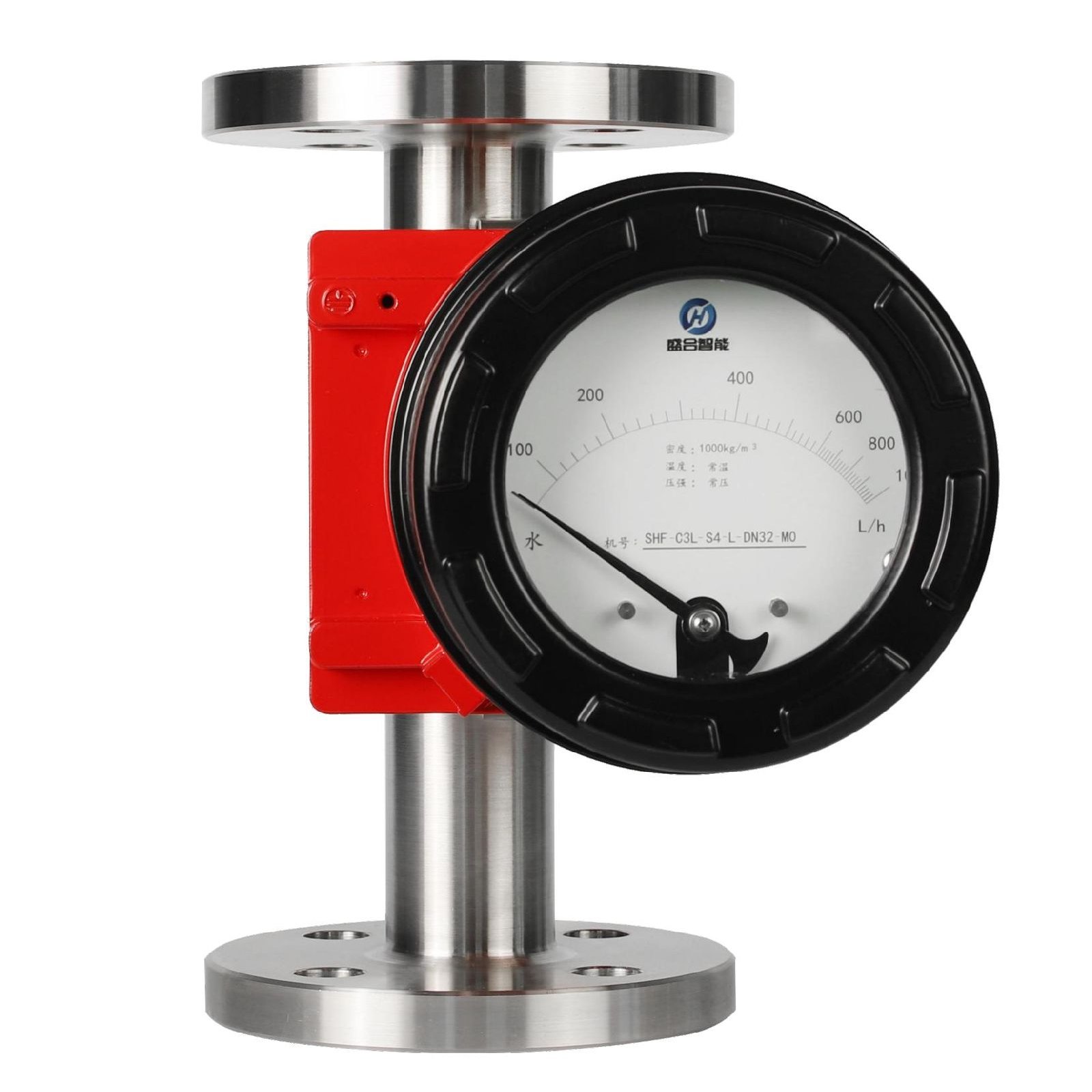

金属管浮子流量计是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数据恢复及错误自诊断功能；金属管浮子流量计HART型指示器，可进行参数组态和现场调整；与PC机串口，实现现场对仪表进行标定；瞬时流量、累积流量显示。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
主要特点：
·全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长
·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量
·智能型指示器，采用国外信号采集处理芯片，模块化设计，无磁滞后
·具有数据恢复、数据备份、掉电保护及错误自诊断功能
·HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，
通过HART通讯手操器可进行参数组态和现场调整
·与PC机串口连接，通过Windows程序，实现现场对仪表进行标定
·可用于易燃、易爆危险场合
·垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接
| 仪表型号 |
SHF |
| 主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
| 安装形式 |
垂直安装形式，流体流动方向，自下向上 |
| 垂直安装形式，流体流动方向，自上向下 |
| 水平安装形式，流体流动方向，自左向右或自右向左 |
| 底侧安装形式，流体流动方向，底进侧出 |
| 侧侧安装形式，流体流动方向，侧进侧出 |
| 指示器 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
| 3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
| 测量范围 |
下限量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
| 上限量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
| 介质温度 |
就地型 |
-40℃～+300℃ |
| 远传型 |
-20℃～+80℃ |
| 环境温度 |
就地型 |
-40℃～*大120℃ |
| 远传型 |
-20℃～50℃*大70℃ |
| 准确度等级 |
就地型 |
±1.5%，±2.0% ，±2.5% |
| 远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
| 量程比 |
10：1 |
| 防护等级 |
IP65 IP67 |
| 防爆标志 |
ExdⅡCT6 Gb隔爆型 |
| 电缆接口 |
隔爆型：1/2”NPT |
| 公称压力 |
DN15-DN50 4.0Mpa |
| DN80-DN200 1.6.0Mpa |
| 夹套形式 |
保温夹套、冷却夹套 |
| 连接形式 |
法兰连接 标准HG/T20592-2009 |
| 附件 |
1磁过滤器 2直管段 |
