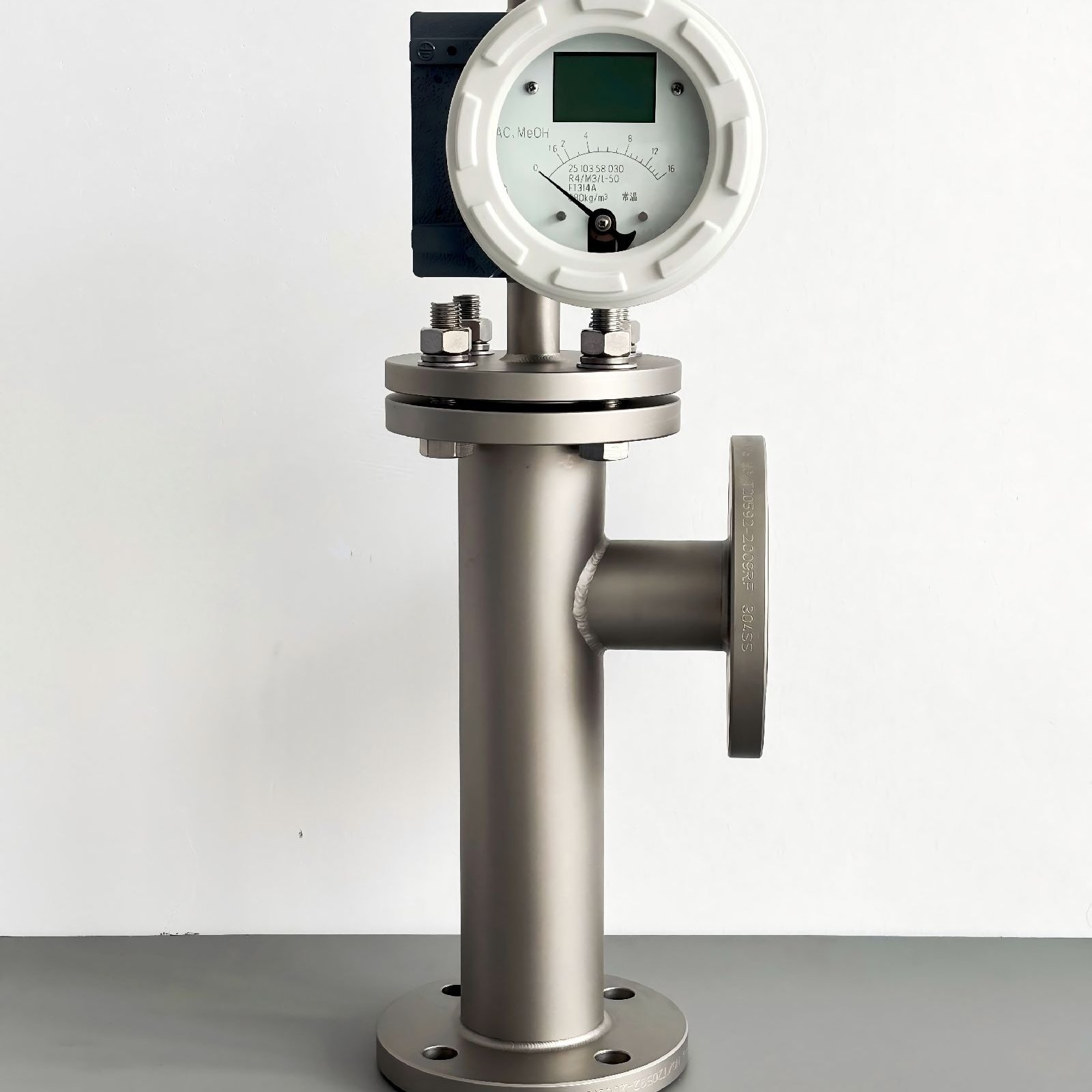

- 金属管浮子流量计底侧型大管径SHF
详细信息
型号：SHF 适用介质：液体、气体、蒸汽 测量范围：0.01-200 m3/h 精度等级：±1.5%，±1.0%， 壳体材质：304、316 连接方式：法兰连接 公称通径：DN15-DN200
工作原理
浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的 *大外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
仪表型号 SHF 主体材质 304S408，316L，Ti，其它按用户要求 安装形式 底侧安装形式，流体流动方向，底进侧出 指示器 现场就地瞬时流量指示 现场就地瞬时流量指示，带上下限位警报 远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带
HART@通讯协议，本安防爆远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 测量范围 下限量程 1～10L/h水，0～0.7m3/h Air at ATP 上限量程 20～200m3/h水，400～4000m3/h Air at ATP 介质温度 就地型 -40℃～+300℃ 远传型 -20℃～+80℃ 环境温度 就地型 -40℃～*大120℃ 远传型 -20℃～50℃*大70℃ 准确度等级 就地型 ±1.5%，±2.0% ，±2.5% 远传型 ±1.0%，±1.5%，±2.0% ，±2.5% 量程比 10：1 防护等级 IP65 IP67 防爆标志 ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 电缆接口 本安型：M20×1.5 隔爆型：1/2”NPT 公称压力 DN15-DN50 4.0Mpa DN80-DN200 1.6.0Mpa 连接形式 法兰连接 标准HG/T20592-2009 附件 1磁过滤器 2直管段 -
