| | 型号：SHF | | 适用介质：液体、气体、蒸汽 | | 测量范围：0.01-200 m3/h | |
| | 精度等级：±1.0%，±1.5% | | 壳体材质：304、316 | | 连接方式：法兰连接 | |
| | 公称通径：DN15-DN200 | | | | | |

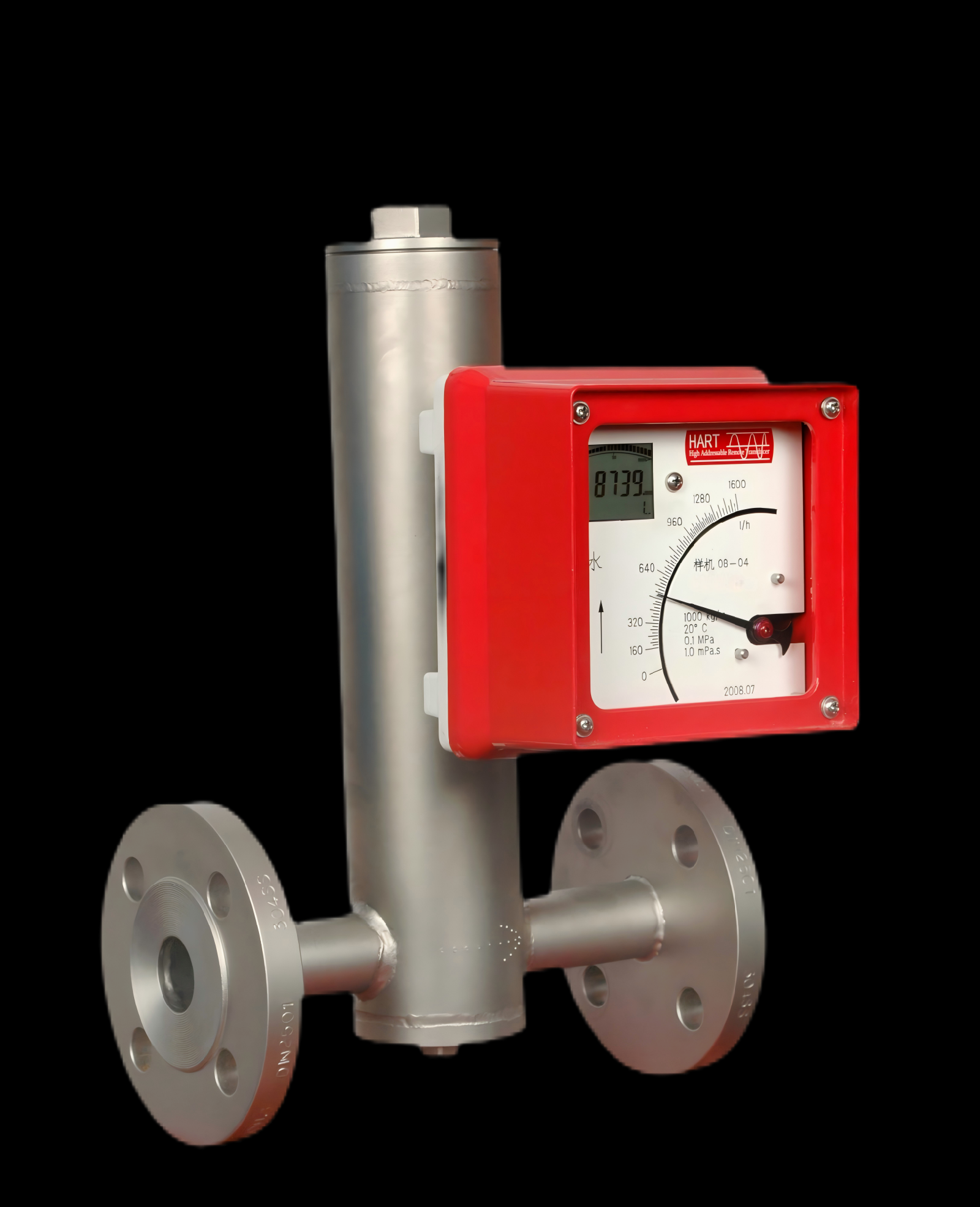

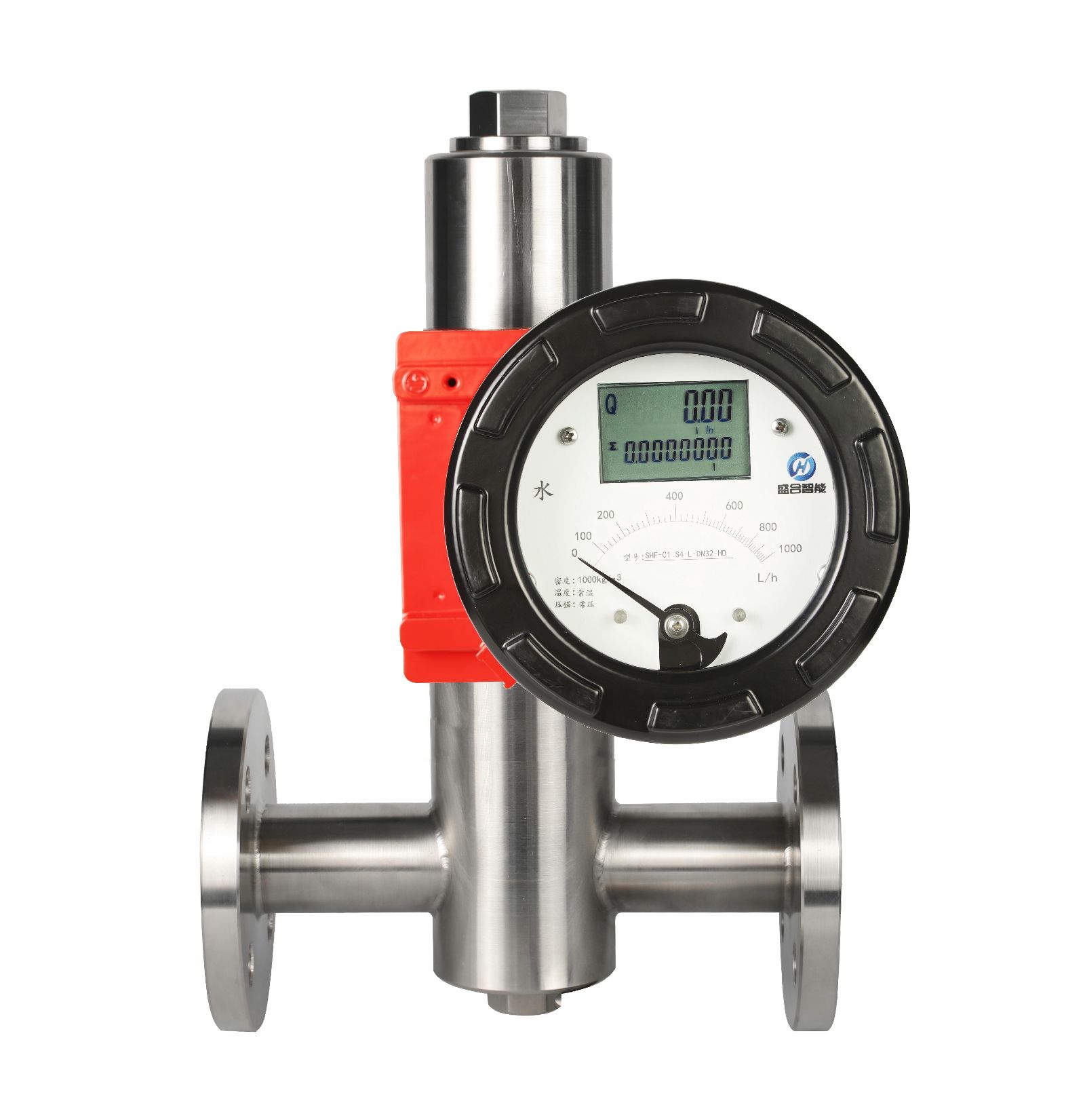

SHF金属管浮子流量计、转子流量计（本安型）是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数据恢复及错误自诊断功能；SHF金属管浮子流量计HART型指示器，可进行参数组态和现场调整；与PC机串口，实现现场对仪表进行标定；瞬时流量、累积流量显示。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金等行业液体、气体、蒸汽介质的测量与过程控制。
金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。
| 仪表型号 |
SHF |
| 主体材质 |
304S408，316L，Ti，其它按用户要求 |
| 安装形式 |
水平安装形式，流体流动方向，自左向右或自右向 |
| 指示器 |
现场就地瞬时流量指示 |
| 现场就地瞬时流量指示，带上下限位警报 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带
HART@通讯协议，本安防爆 |
| 远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
| 3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
| 测量范围 |
下限量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
| 上限量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
| 介质温度 |
就地型 |
-40℃～+300℃ |
| 远传型 |
-20℃～+80℃ |
| 环境温度 |
就地型 |
-40℃～*大120℃ |
| 远传型 |
-20℃～50℃*大70℃ |
| 准确度等级 |
就地型 |
±1.5%，±2.0% ，±2.5% |
| 远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
| 量程比 |
10：1 |
| 防护等级 |
IP65 IP67 |
| 防爆标志 |
ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
| 电缆接口 |
本安型：M20×1.5 隔爆型：1/2”NPT |
| 公称压力 |
DN15-DN50 4.0Mpa |
| DN80-DN200 1.6.0Mpa |
| 连接形式 |
法兰连接 标准HG/T20592-2009 |
| 附件 |
1磁过滤器 2直管段 |
￥2000.00
￥4000.00
￥4000.00
￥4000.00
￥3000.00
￥面议
