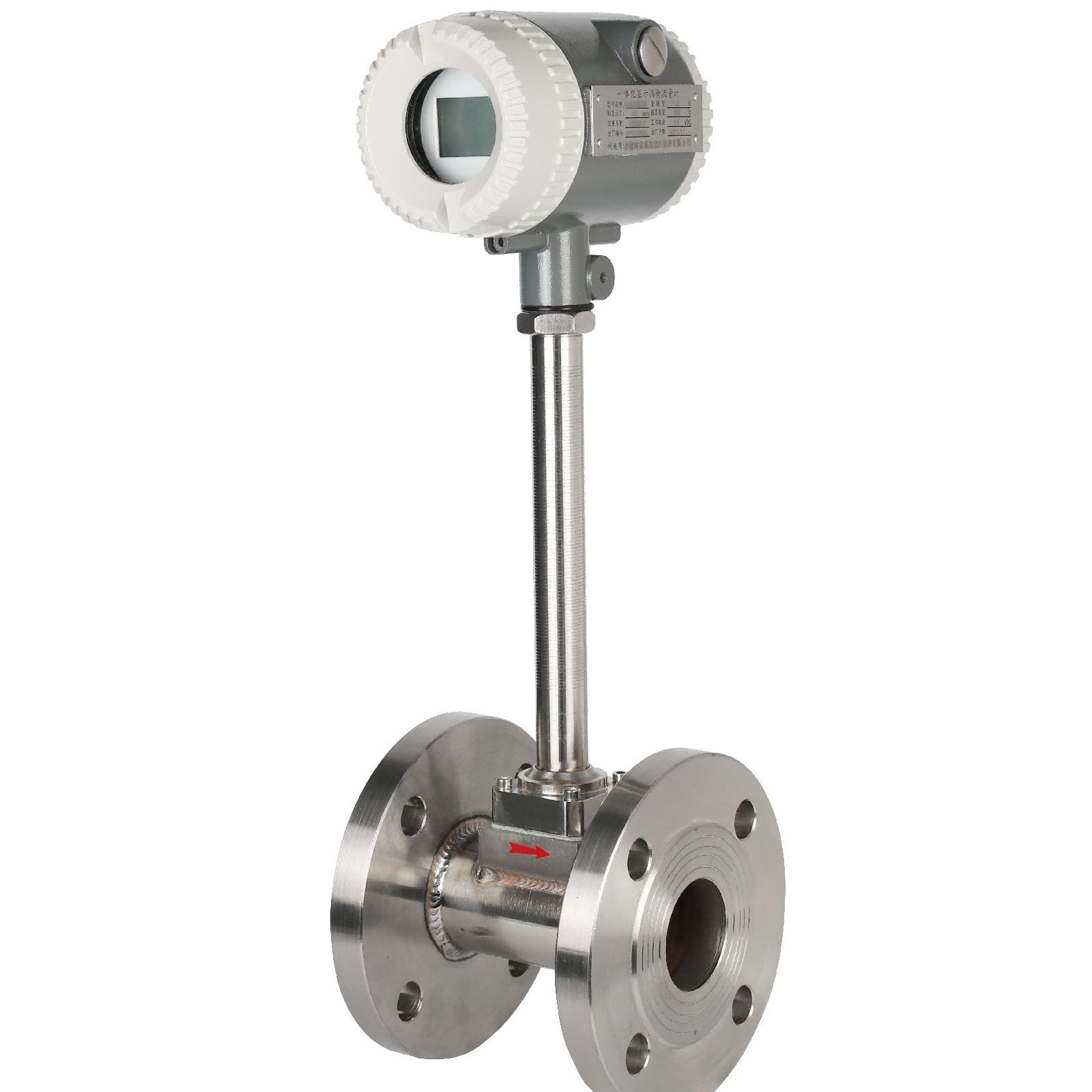

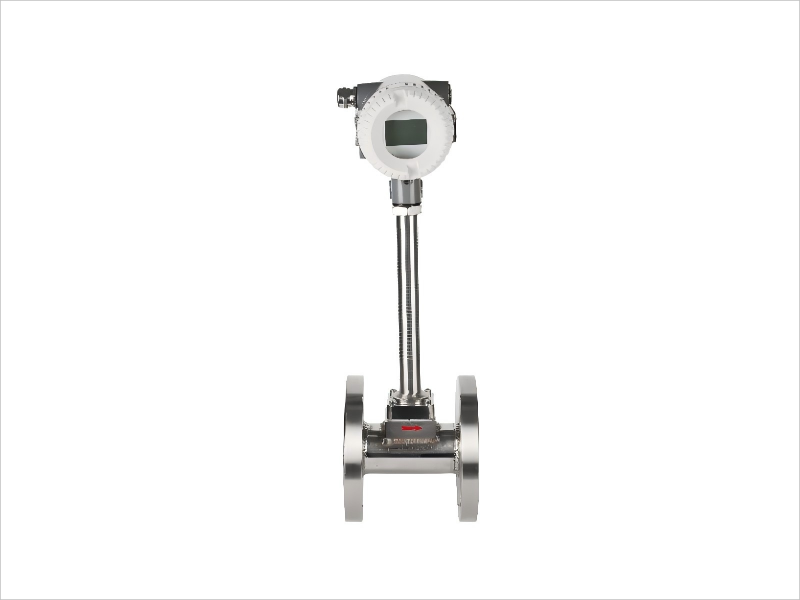

卡门涡街流量计气体液体蒸汽流量计SHV

卡门涡街流量计气体液体蒸汽流量计SHV

详细信息

型号：SHV	加工定制：是	适用介质：气体液体蒸汽
测量范围：0.3～2500m3/h液体 m3/h	精度等级：1.0	壳体材质：304，316
公称通径：DN15～DN300管道式	防护等级：IP65、IP67

SHV涡街流量计是基于卡门涡街原理而研制的一种自然振荡型流量计，其原理是将一个非线型的流量元件垂直插入管道流体中，当流速足够大时，在流量元件的下游会产生漩涡，且产生漩涡的频率与介质流速在很宽的范围内成线性关系。SHV涡街流量计无运动部件，无磨损，可靠高；应用于石油、化工、轻工、动力供热等行业。
主要技术参数

型号	SHV
测量范围	小量程：0.3～6m3/h液体， 2.0～20m3/h气体/过热蒸汽
测量范围	大量程：180～2500m3/h液体，900～18000m3/h气体/过热蒸汽
精度	液体：±0.5% 气体、蒸汽±1.0%、±1.5%
防护等级	IP65、IP67
防爆等级	电远传本安火花防爆ExiaⅡCT6
防爆等级	电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6
输出信号	脉冲输出：低电平<1伏,高电平≥8V（供电电压-1V）
	模拟输出：二线制24VDC供电，4-20mA标准电流信号输出
	HART输出：二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议
	RS485通讯
显示方式	6位浮点数显示瞬时流量,8位浮点数显示累积流量
供电电源	标准型：二线制24VDC供电
供电电源	交流型：交流220VAC供电
电器接口	M20×1.5，1/2”NPT
主体材料	304SS，316SS，316L
连接方式	管道连接：法兰连接、夹装连接
连接方式	插入式连接
管道式口径	DN15～DN300
插入式口径	DN200-DN2000
公称压力	DN15～DN50 PN4.0；DN80～DN200 PN1.6；DN200～DN300 PN1.0
介质温度	普通型-40～+200℃
介质温度	高温型200～+350℃
